东方石化换热器改造项目

产品信息

某石化公司的压缩风供应机组选用的是进口品牌离心式空气压缩机，该机组具有体积小、集成化程度高、效率高等优点，但该系列机组润滑油系统的换热器采用的是板式换热器，随着运行时间的推移，板式换热器对换热介质的清洁要求较高的特性的不适用性显现出来。

改造可行性分析

1. 改造前润滑油系统运行存在的问题 机组功率为1315KW，转动系统由大齿轮轴、一级转子、二三级转子组成，其中转数最高的二三级转子达25660rpm。油冷冷前温度85℃，要求冷后温度≯45℃。在机组使用的第二年润滑油冷后温度经常接近上限并出现报警,机组安稳运行受到影响。 2. 原因分析 该机组选用的板式换热器具有体积小、换热效率高的特点，配套于集成化程度高的撬装设备内很是精致小巧，但由于板式换热器流道暨板片之间的间隙只有3～5mm，而作为冷媒的循环水为露天敞开式冷却，中间带有粘泥、锈渣等杂质，运行一段时间后就会出现流道局部被堵，过流面积受影响的情况，从而使换热冷媒流量减少，换热量下降。

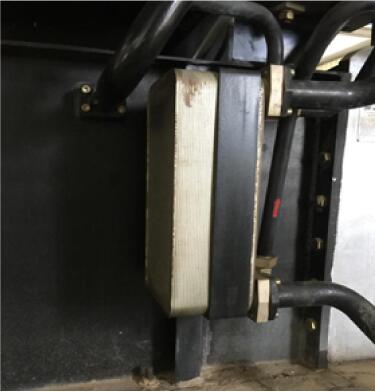

	原机组换热器

改造方案

经比较，选用对介质清洁度要求不高且换热效率相对较高的列管鳍片式换热器。

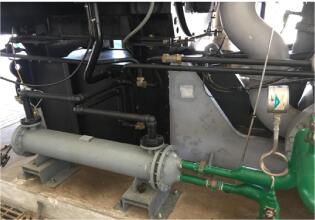

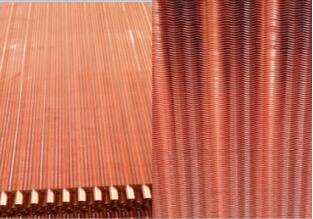

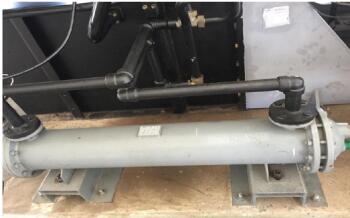

我司提供的翅片式换热器	改造后的现场图	芯体的内部结构

改造后效果

设备改造后，；润滑油冷前温度85℃，冷后45℃。运行一年后冷却效果一样，变化很小。
